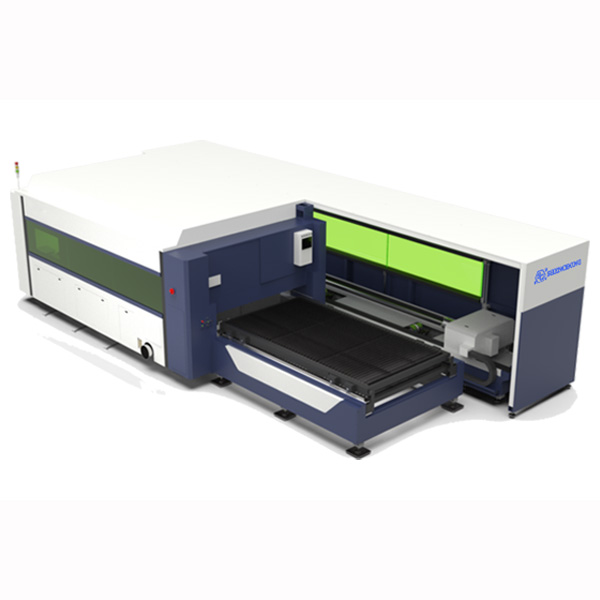

Станок для лазерной резки труб и листов с ЧПУ представляет собой станок для волоконной лазерной резки двойного назначения, который можно использовать для эффективной резки металлических трубных решеток. Он использует прочную стальную станину, систему привода рамы и профессиональную систему ЧПУ для лазерной резки трубчатых пластин, чтобы обеспечить хорошую точность и эффективность резки станка для лазерной резки. Станки для лазерной резки трубных листов постепенно начинают играть важную роль в металлургической промышленности, например, в изготовлении металлических вывесок, внутренней отделке, обработке листового металла и т. д.
Свяжитесь с намиСтанок для лазерной резки труб и листов объединяет резку листов и труб в один станок для лазерной резки. В соответствии с реальными производственными потребностями он может быть оснащен волоконными лазерными генераторами различной мощности (1000-6000 Вт). Конечно, вы также можете добавить коммутационный верстак и полностью закрытую защитную крышку.
SCNG — это высокопроизводительный одностоловый станок для волоконной лазерной резки трубных решеток. Он может не только эффективно резать пластины, но и резать трубы.
Станок оснащен лазерной головкой Raytools и серводвигателем Yaskawa и может быть оснащен волоконным лазером мощностью 1–12 кВт для обеспечения высокой точности и высокой скорости лазерной резки. Корпус имеет прочную конструкцию, которая эффективно предотвращает деформацию кузова.

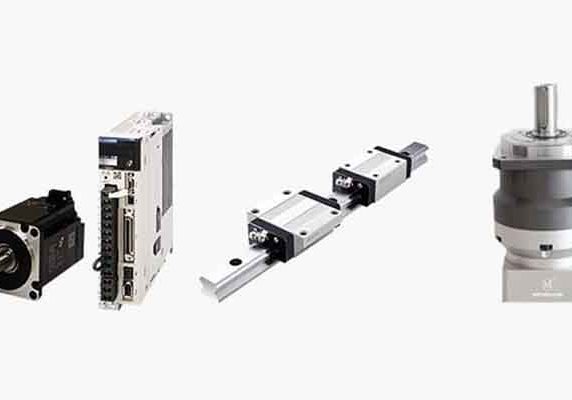

В оборудовании используются японские серводвигатели Yaskawa, направляющие Hiwin и французские редукторы Modoli, которые позволяют добиться высокоточной, высокоскоростной и бесшумной работы машины, обеспечивая при этом плавное движение. Оборудование обладает сильными возможностями защиты от помех и перегрузок, что обеспечивает его работу с высокой точностью в течение длительного времени.

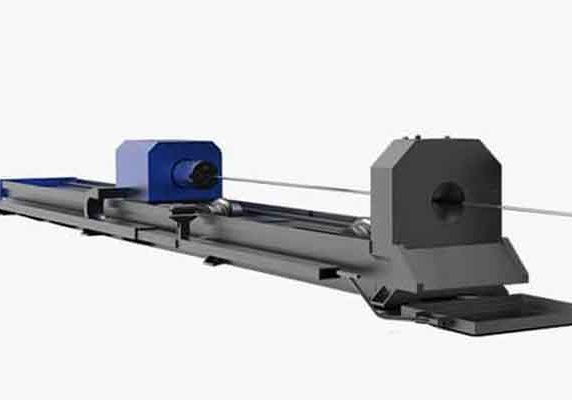

Эта машина может добавить вращающуюся ось в соответствии с требованиями заказчика для реализации функции резки труб. Он может не только резать пластины, но также резать и обрабатывать трубы (квадратные, круглые). Вращающаяся ось имеет конструкцию двойного пневматического патрона и может резать трубы диаметром 20-200 мм.
| предмет | Технические параметры |
| Ширина обработки (мм) | 3000×1500/4000×2000/6000×2000 |
| Диаметр трубы (мм) | 120/160/220 |
| Длина трубы (мм) | 3000/6000 |
| Точность позиционирования (мм) | ±0.05 |
| Точность повторного позиционирования (мм) | ±0.01 |
| Скорость позиционирования (мм/мин) | 70 |
| Максимальное ускорение (G) | 1 |
| Максимальное количество оборотов патрона (об/мин) | 80-120 |
| Мощность лазера (W) | 1000-6000 |
Станок для волоконной лазерной резки SCMDS представляет собой станок для волоконной лазерной резки трубных листов с двумя столами и сменным рабочим столом. Он может не только эффективно резать пластины, но и трубы.

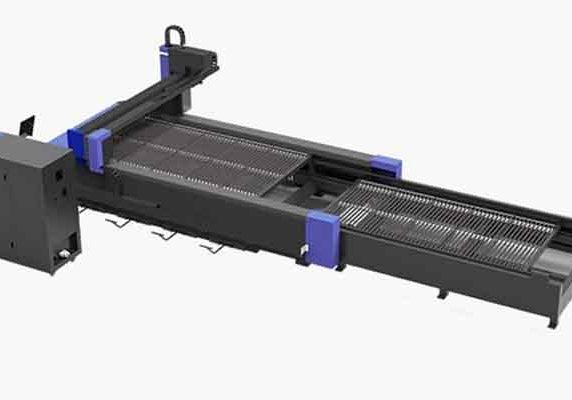

Верстак для резки может быть оснащен двойным сменным верхним и нижним верстаком. После раскроя заготовки на одном верстаке он автоматически переключается на второй верстак для резки. Инвертор отвечает за управление сменным двигателем сменного рабочего места. Машина может выполнить замену верстака не более чем за 15 секунд.
| предмет | Технические параметры |
| Ширина обработки (мм) | 3000×1500/4000×2000/6000×2000/6000×2300 |
| /6000×2500/8000×2300/8000×2500 | |
| Размер патрона (мм) | 120/160/220/280/320/350 |
| Длина трубы (мм) | 3000/6000/7000/9000 |
| Точность позиционирования по осям X/Y (мм) | ±0.03 |
| Точность повторного позиционирования по осям X/Y (мм) | ±0.01 |
| Скорость позиционирования (мм/мин) | 90 |
| Максимальное ускорение (G) | 1.2 |
| Максимальное количество оборотов патрона (об/мин) | 80-120 |
| Мощность лазера (W) | 1000-6000 |
| Контроль качества
Перед сборкой: контроль и проверка нахождения схемы обработки и допуска положения поперечины в пределах проектного значения в целях обеспечения качества оборудования.
В процессе сборки: монтаж, контроль и крепление направляющих и рейки.
Определение завершения сборки: в сочетании с различными оптическими компонентами и соответствующим программным обеспечением можно определить динамические характеристики станков с ЧПУ.
| Автоматизация (опционально)
Автоматическая погрузочно-разгрузочная консоль (автоматическая загрузка и разгрузка станков лазерной резки) работает в тандеме с различными типами лазерной резки для осуществления автоматической загрузки и разгрузки металлических листов, автоматического отделения готовой продукции от отходов, более экономичного и безопасного производства. SC Shenchong имеет команду исследований и разработок, может самостоятельно разрабатывает и производит автоматизированные системы лазерной резки для удовлетворения требований заказчика к автоматической резке.
