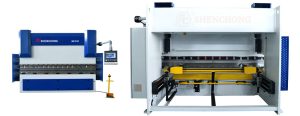

Ось гибочного пресса очень важна. Листогибочный пресс с ЧПУ предназначен для гибки холодного металлического листа в заготовки различного геометрического сечения с использованием оснащенного инструмента (обычных или специальных пуансонов и матриц). Это листогибочная машина, предназначенная для обработки листового металла методом холодной гибки. Он широко используется при гибке листов в автомобильной, авиационной, легкой, судостроительной, контейнерной, лифтовой и других отраслях обрабатывающей промышленности.
Когда дело доходит до листогибочных прессов, мы всегда упоминаем профессиональные проблемы, связанные с осями, такими как ось Y, ось X, ось R и ось Z. Многие пользователи часто путаются в этих осях и не знают, как их выбрать.
Ось листогибочного пресса с ЧПУ очень важна для его работы. Потому что разные валы управляют разными направлениями движения разных деталей. Мы дадим подробное объяснение оси.
Ось — это компонент, который управляет движением разных частей в разных направлениях. Эти оси можно использовать для регулировки размеров и углов изгибов.
В технических данных мы обычно видим ось X, ось Y, ось Z и ось R. Что такое ось Y и ось X? Каковы их функции?
Что такое ось Y? Ось Y можно найти на всех видах синхронных машин, разделенных на оси Y1 и Y2.
Какова функция? Они работают независимо от верхнего инструмента машины. Это делает спуск верхней балки чрезвычайно плавным, равномерным и стабильным. Их можно регулировать независимо, чтобы обеспечить полный контроль уровня луча.
Ось Y листогибочного тормоза контролирует ход масляного цилиндра с обеих сторон, то есть движение ползуна вверх и вниз. Ось Y1 — это полностью замкнутая ось управления левого цилиндра. Ось Y2 — это ось управления с полным замкнутым контуром правого цилиндра.
Ось X управляет движением заднего упора вперед и назад. Каково использование оси X и заднего упора?
Если вам нужно измерить длину фланца заготовки, очень полезна ось X гибочного станка. Когда вставленная пластина касается заднего упора, мы можем определить правильную точку начала изгиба.
Как и ось Y, ось X можно разделить на X1 и X2. X1 — ось движения вперед и назад левого заднего упорного пальца. X2 — ось перемещения правого заднего упорного пальца вперед и назад.
Подобно осям X, ось R управляет перемещением заднего упора листогибочного пресса вверх и вниз.
R1 — это ось перемещения вверх и вниз левого заднего упорного пальца. R2 — ось перемещения правого заднего упорного пальца вверх и вниз.
Если вы хотите согнуть заготовку, а затем согнуть еще одну деталь в той же детали, ось R будет иметь значение. Он очень подходит для наклона и более индивидуальных работ по гибке.
Ось Z управляет перемещением заднего упора влево и вправо. Ось Z также разделена на ось Z1 и ось Z2, обе из которых могут программироваться независимо.
Z1 — это левая и правая оси перемещения левого заднего упорного пальца. Z2 — это левая и правая оси перемещения правого заднего упора.
Если ваша заготовка очень мала или вам нужно часто регулировать ширину стопорного пальца, программируемая ось Z очень экономит время и трудозатраты.
Ось V — это компенсация вершины рабочего стола.
Если заготовка тяжелая, компенсация выпуклости станет очень серьезной проблемой. Ось V помогает снизить риски за счет симметричной регулировки луча. Он регулирует весь луч, но больше фокусируется на среднем изгибе сопротивления.
Для большей точности большинство стандартных гибочных прессов с ЧПУ теперь оснащены функцией компенсации выпуклости рабочего места.
Что такое 2 ось гибочного пресса? Торсионный синхронный листогибочный пресс с системой числового программного управления всегда имеет две оси: ось X и ось Y. Листогибочный пресс с ЧПУ имеет больше осей, вплоть до 18 осей.
В конфигурации мы часто видим 3+1, 4+1, 6+1, 8+1… Что они обозначают?
– 3+1 ось: Y1, Y2, X, +V
– 4+1 ось: Y1, Y2, X, R, +V
– 6+1 ось: Y1, Y2, X, R, Z1, Z2, +V
– 8+1 ось: Y1, Y2, X1, X2, R1, R2, Z1, Z2, +V
Ось 3+1 – листогибочный пресс низкой конфигурации. Общая стандартная конфигурация — 4 + 1 ось. Ось 6 + 1 и ось 8 + 1 представляют собой многоосный станок с ЧПУ и более высокую производительность. Высококачественный многоосный листогибочный пресс с ЧПУ также может иметь больше осей.
Когда клиенты покупают гибочный станок, количество осей является очень важным моментом при обсуждении конфигурации.
Количество осей определяет производительность станка. Короче говоря, чем больше осей, тем сложнее обрабатываемая деталь.
При этом чем больше количество осей, тем выше стоимость станка. Совершите рациональную покупку в соответствии со спросом и бюджетом.
– 3-осевой листогибочный пресс и 4-осевой листогибочный пресс с ЧПУ — это самая базовая конфигурация, подходящая для основных потребностей обычных пользователей. Пользователи высокого класса предпочитают многоосный тип.
– Если вам нужно несколько раз сгибать очень сложные детали, мы рекомендуем вам выбрать конфигурацию с осью R. 8-осевой листогибочный пресс с ЧПУ — хороший выбор для эффективного производства.
– Если обрабатываемая пластина очень маленькая и и вы хотите поочередно обрабатывать пластины разной ширины, вам потребуются оси Z1 и Z2. Таким образом, вам не придется вручную регулировать расстояние между пальцами для каждого изгиба. 6-осевой листогибочный пресс с ЧПУ — очень экономичный вариант!
Выбор количества осей должен определяться в соответствии с подробной информацией о листе и требованиями к обработке. Если у вас возникнут вопросы о конфигурациях осей листогибочного пресса с ЧПУ, вы можете обратиться к нам за дополнительной информацией.
